200L 1000L мошини пуркунии автоматии визуалӣ

(Намуди таҷҳизот вобаста ба функсияи фармоишӣ ё такмили техникӣ, вобаста ба объекти ҷисмонӣ, фарқ мекунад.)

Somtrue истеҳсолкунандаи касбӣ буда, ӯҳдадор аст ба муштариёни ҷаҳонӣ бо маҳсулот ва хидматҳои беҳтар. Мошини пуркунии пурраи автоматии визуалии 200L 1000L мо на танҳо дар бозори дохилӣ хуб қабул карда мешавад, балки дар бозори байналмилалӣ низ эътирофи васеъ пайдо кардааст. Тавассути кӯшишҳои пайваста ва навовариҳои пайваста, Somtrue сатҳи техникӣ ва иқтидори истеҳсолии худро барои қонеъ кардани ниёзҳои афзояндаи муштариёни ҷаҳонӣ такмил медиҳад. Мо бовар дорем, ки бо саъю кӯшиш ва ҳамкории ҳарду ҷониб мо ояндаи беҳтареро эҷод хоҳем кард! Новобаста аз он ки ин муштарии мавҷуда бошад ё шарики нав, мо бесаброна интизорем, ки якҷоя бо шумо рушд кунем ва муваффақият ва дастовардҳои бештар ба даст орем. Биёед ин мушкилотро якҷоя ҳал кунем, барои муштариён арзиши бештар эҷод кунем ва рушд ва пешрафти соҳаро мубодила кунем!

Шарҳи мошини пуркунии автоматии визуалӣ 200L 1000L:

Системаи интеллектуалии бастабандии махсус барои баррелҳои 200л дар муҳити аз таркиш тобовар барои бастабандии 200л (аз ҷумла табақи) тарҳрезӣ шудааст. Бо истифода аз даҳони ҷустуҷӯи визуалӣ, он метавонад бастабандии автоматии 200L баррели кушодани автоматӣ, ғаввосии автоматӣ, пуркунии автоматии зуд, ихроҷи худкор, сарпӯши риштаи мӯҳри автоматӣ ва дигар равандҳоро амалӣ кунад.

Қисми асосии пуркунӣ чаҳорчӯбаи ҳифзи муҳити зистро қабул мекунад, ки метавонад тирезаро бубинад ва дарро ба таври худкор дар дохил ва берун аз сатил ҳаракат кунад, ки ҳангоми пуркунӣ фазои пӯшида ташкил карда метавонад. Қисми назорати электрикии ин мошин аз контролери барномарезишавандаи PLC, модули вазн, системаи визуалӣ ва ғайра иборат аст, ки қобилияти назорати қавӣ ва дараҷаи баланди автоматизатсия дорад. Бо функсияи пур кардани баррел, пур кардани даҳони баррел иҷозат дода намешавад, то аз партовҳо ва ифлосшавии мавод пешгирӣ карда шавад, то интегратсияи электромеханикии мошин як иҷрои комил бошад.

Принсипи кори тарозу барои амалӣ кардани назорати миқдори пуркунӣ истифода мешавад. Вақти кушодани клапани пуркунӣ аз ҷониби контролери барномарезишавандаи PLC назорат карда мешавад ва мавод ба контейнер ворид мешавад (ё тавассути канали насос интиқол дода мешавад). Шӯъбаи пуркунии ин мошин пуркунии зуд ва сустро тавассути лӯлаи дукаратаи ғафс ва борик амалӣ мекунад ва ҷараёни пуркунии суст танзимшаванда аст. Дар вацти ибтидоии пуркунй дар як вацт трубопроводи дука-ра кушода мешавад. Пас аз давраи пуркунӣ, силиндраи ғаввосӣ ба ҳолати даҳони бочка мебарояд, лӯлаи хом баста мешавад ва лӯлаи борик то ҳаҷми муқарраршудаи пур кардани ҳаҷми умумии пуркунӣ оҳиста пур мешавад. Сарпӯши чархи автоматӣ дар охири пуркунӣ иҷро карда мешавад.

Таҷҳизот дорои системаи баркашӣ ва бозгашти он мебошад, ки метавонад ҳаҷми пуркунии зуд ва сустро танзим ва танзим кунад.

Экрани сенсорӣ метавонад ҳамзамон вақти ҷорӣ, ҳолати кори таҷҳизот, вазни пуркунӣ, баромади ҷамъшуда ва дигар вазифаҳоро нишон диҳад.

Таҷҳизот дорои функсияҳои механизми ҳушдор, намоиши хатогиҳо ва схемаи коркарди фаврӣ мебошад.

Хатти пуркунӣ функсияи муҳофизати қулфро дорад, пуркунӣ ба таври худкор қатъ мешавад ва ҳангоми пуркунӣ ба таври худкор пуркунӣ.

Ин мошин бо тамоми сарпӯш муҷаҳҳаз аст, як тарафи сатил кушода аст, вентилятсияи табииро нигоҳ медорад; боқимонда сохтори пӯшида аст, бо Windows, ва муҷаҳҳаз бо вентилятсияи хурд барои назорати дастӣ.

Ин мошин сарпӯши пурра пӯшида аст, бо интерфейси фишороварӣ метавонад таҷҳизотро пур кунад ва гази беруниро ба таҷҳизот кам кунад.

Параметрҳои асосии техникӣ:

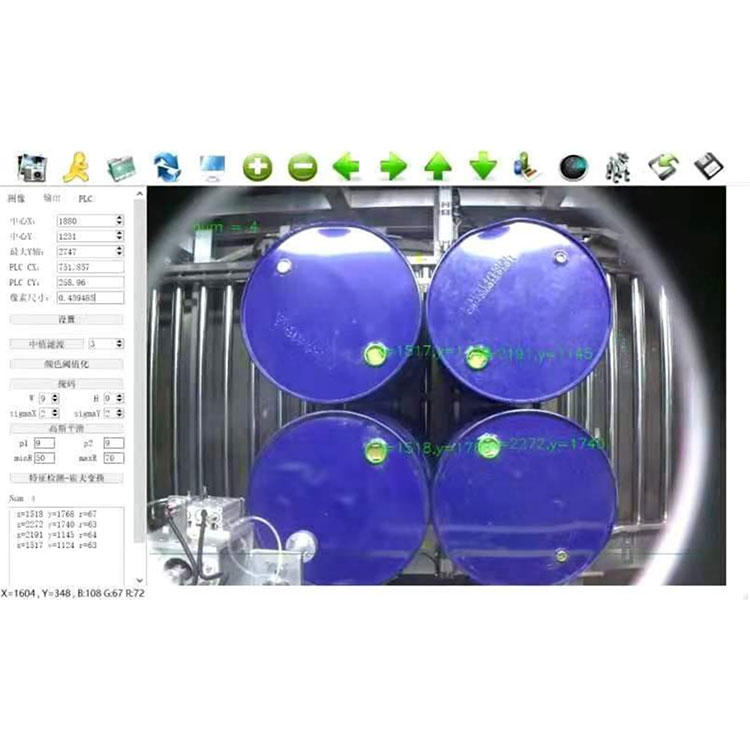

Системаи ҷойгиркунии визуалӣ

Биниш: бо истифода аз камераи интеллектуалии саноатӣ, ки ба қуттии мошини изолятсияи таркиши визуалӣ барои кор бор карда мешавад. Аз камераи интеллектуалӣ ва системаи ҳаракаткунандаи координатаҳои назорати PLC таппончаи пуркуниро дар бандари баррел нишон медиҳанд.3 Системаи ҳаракати координатаҳои D: системаи роҳи оҳан ва муҳаррики сустшавии аз таркиш тобовар.

Функсияи асосӣ:

Ҷустуҷӯи худкор: ҷойгиркунии визуалӣ, ҷустуҷӯи системаи ҳамоҳангсозии ҳаракат, пур кардани қатраи таппонча.

Пуркунии миқдории автоматии зуд ва сусти дукарата: барои таъмини дақиқии пуркунӣ ва иқтидори истеҳсолӣ;

Шакли пуркунӣ: пур кардан дар сатҳи моеъ ё зери он;

Клапани пойгоҳи пневматикӣ ҳамеша васеъ кушода аст, оҳиста маҳдудияти ҷараёни пеширо илова кунед - суръати ҷараёни васлаки таппончаи пуркуниро суст кунед;

Тарҳрезии косаи моеъ - кам кардани ихроҷи моеъи боқимонда пас аз перфузия;

Пуркунии миқдории худкор ва дастӣ - истифода ва нигоҳдории осон;

Функсияи пӯсти худкор-таъсири омилҳои номувофиқи вазни зарфи пуркунӣ ба дақиқиро бартараф мекунад;

Нуқтаи арзиш танзимшавандаи пуркунии миқдорӣ, ки ба диапазони сершумори вазн мутобиқ карда шудааст;

Ташхиси автоматӣ, огоҳии хатогӣ - эътимоднокии кори системаро беҳтар мекунад;

Қуттии бехатарӣ дар ҷои худ, таппончаи дорупошӣ поён; пур кардани таппончаи болои баррел бозгашт;

Назорати худфаъолият - пеш аз пур кардани соплоро санҷед;

Нигоҳдории танзимоти маҳсулот - метавонад арзиши муқарраршудаи вазни вазн ва параметрҳои марбут ба перфузияро нигоҳ дорад;

Муайянкунии таҳаммулпазирӣ-муайянкунии автоматии хатои пуркунӣ;

Экрани сенсорӣ-интерфейси чинӣ, танзимоти интуитивӣ, қулай.

Огоҳии ҳушдор - То нуқтаи нокомӣ.

Системаи идоракунии автоматӣ

Тамоми хат аз системаҳои сершумори PLC иборат аст, ки онҳоро мустақилона идора кардан мумкин аст ва ба ҳамдигар пайваст мешаванд. Он дорои функсияҳои худидоракунии система, ҳушдордиҳии намоиши хатогӣ, дақиқ, суръат, баромад ва ғайра мебошад. Ҳар як система интерфейси одам-мошини худро дорад ва ҳамаи параметрҳоро дар интерфейси одам-мошин идора кардан мумкин аст. Диаграммаи ҷараёни ҷараёни назорати қубур ва диаграммаи мантиқиро пешниҳод кунед.

Метавонад намуди маводи пуркунӣ, партияи миқдор, сана, вазн барои як баррел, вақти нигоҳдорӣ ва дигар вазифаҳои сабтро нигоҳ дорад

Системаи пуркунӣ ва системаи сарпӯши кушод

Сари таппончаи пуркунӣ: дар шакли блоки беруна ҳангоми пуркунӣ ба таври худкор ба даҳони баррел (поёни баррел) ғарқ мешавад ва пас аз пуркунӣ ба таври худкор боло меравад. Сари таппончаи пуркунӣ як тарҳи холӣ аст ва маводро пас аз баста шудани сари таппонча тоза кардан мумкин аст, то пошидани мавод пешгирӣ карда шавад.

Қисми поёни сари таппончаи пуркунӣ бо силиндраи дарози лавҳаи моеъ таъмин карда шудааст. Пас аз пуркунӣ, сари пуркунӣ баланд мешавад ва лавҳаи дренажӣ дароз мешавад, то маводро аз ифлос кардани ҷисми хати бастабандӣ ва интиқол пешгирӣ кунад. Диски васлкунандаи моеъ барои демонтажкунии дастӣ пешбинӣ шудааст, ки онро бе асбобҳо ҷудо кардан мумкин аст ва барои тоза кардан қулай аст.

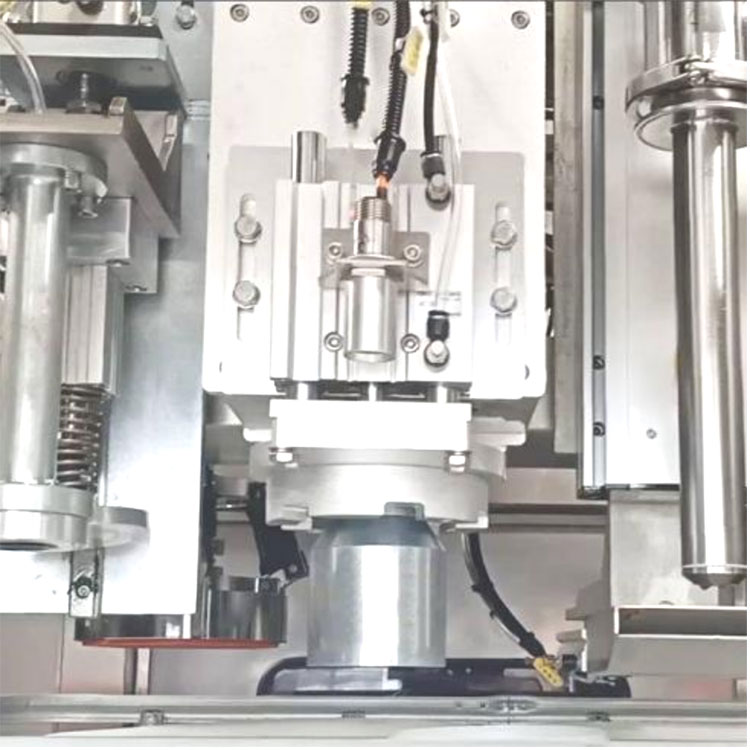

Сарпӯшро кушоед, қисми сарпӯши чархзанӣ: бо истифода аз технологияи патентии ширкат, метавонад сари сарпӯши гардишгар ва сатҳи баррелро амудӣ бастабандӣ кунад ва метавонад ҳамвор бошад, кушодани сарпӯш ва гардиши сарпӯшро осон кунад, сарпӯшро вайрон накунед, сарпӯшро осеб надиҳед. , Дараҷаи мӯҳрпӯшии сарпӯши зич баланд аст.

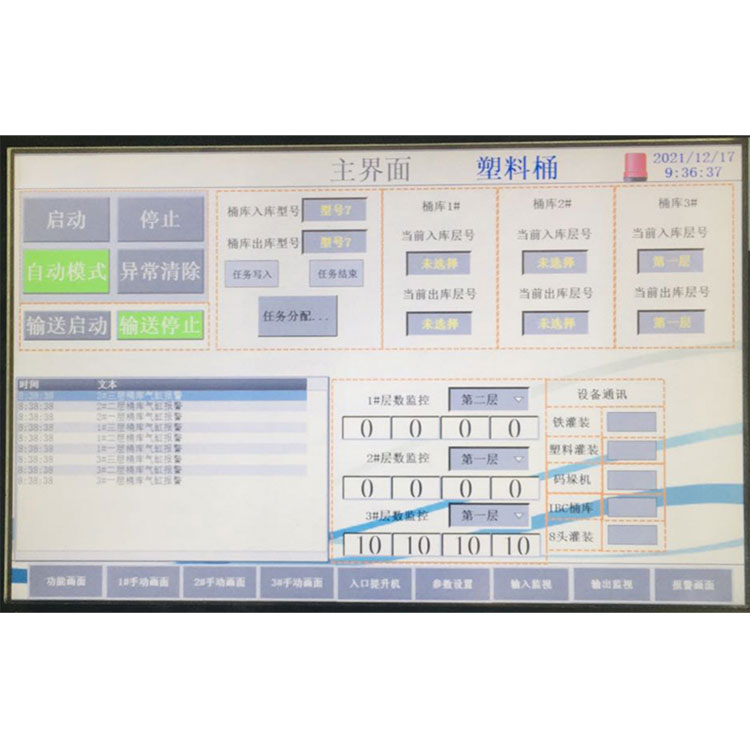

Экрани сенсорӣ ва системаи вазн

Танзими параметрҳои пуркунии мавод ва амалиёт тавассути экрани сенсорӣ, оддӣ ва беихтиёрона ва бо намоиши ҳарорат, ташхиси хато ва ҳушдор, функсияи фаврӣ. Он дорои функсияи барномаи нигаҳдории хотира, метавонад маҷмӯи сершумори параметрҳоро нигоҳ дорад ва метавонад маълумоти таърихиро бубинад. Метавонад ба таври худкор инҳирофоти андозагириро ҳисоб кунад ва метавонад барои барномаҳои гуногун номгузорӣ шавад, мушаххасоти гуногунро тағир диҳад ё иқтидори истеҳсолиро тағир диҳад, танҳо бояд параметрҳои гуногунро танзим кунад, метавонад самаранокии корро беҳтар кунад. Системаи вазнкашӣ сенсори машҳури амрикоиро қабул мекунад, то дақиқии пуркуниро таъмин кунад. Илова бар ин, система дорои функсияи муҳофизати нафт аст ва сенсор барои насб, хориҷ ва таъмир қулай аст.

Ҷадвали миқёси дорои функсияи муҳофизатӣ мебошад, вақте ки сари тӯлони таппонча, сари таппонча ба таври худкор бармегардад. Ва бо вақти максималии пуркунӣ муҳофизат карда мешавад.

бастани бехатарӣ

Қулфи бехатарӣ дар сайти ғизо:

Тугмаи рақамҳои 1 ва 2-ро ҳангоми ғизодиҳӣ насб кунед. Вақте, ки табақа дар боло ҷойгир ва интиқол дода мешавад, тугмаи № 1-ро пахш кунед ва сипас хати васлкунӣ тамғаи №1-ро бурда, табақаро ба таҷҳизоти пуркунии №1 мерасонад.

Бори дигар, вақте ки табақа ба табақа гузошта ва интиқол дода мешавад, тугмаи №2-ро пахш кунед. Пас аз он хатти конвейер тамғаи №2-ро бурда, табақаро ба таҷҳизоти пуркунии №2 медиҳад.

Вақте ки №. 1 пур карда мешавад, хатти конвейер нишони хатми раками 1-ро мегирад ва ба тачхизоти пуркунии раками 2 ба станцияи оянда намеравад.

Қулфи бехатарии пуркунӣ:

хуруҷи серӣ:

Вақте ки дари амният кушода мешавад, амали ҷорӣро таваққуф кунед;

Пас аз баста шудани дари амният, назорати ғайримуқаррарии дастрасӣ хориҷ карда мешавад ва пуркунӣ кори муқаррариро идома медиҳад.

Бастани ғаввосӣ:

Берун аз даҳони сатили пуркунӣ, ҳушдори ғайримуқаррарии фишор ба вуҷуд меояд ва сари пуркунӣ ба ҳолати аввала мебарояд ва бо дахолати дастӣ ҳал мешавад.

Пур кардани вазни зиёдатӣ:

Пуркунии санҷиши пур кардани вақти изофа, тамоми мошин пуркунӣ, ҳушдор, дахолати дастӣ барои ҳалли онро қатъ мекунад.

Пур кардани ҳушдори васлкунӣ

Камера ҳушдори ғайримуқаррариро қабул мекунад

Огоҳии ғайримуқаррарии маводи воридотӣ ва содиротӣ
